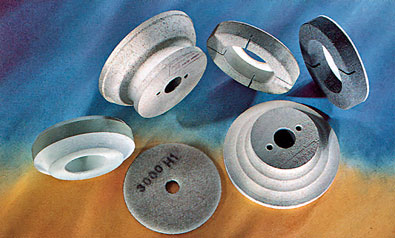

Круги для обработки стекла

ТАБЛИЦА ДЛЯ ПОДБОРА КРУГОВ BAVELLONI ПО ПАРАМЕТРАМ К ДРУГИМ СТАНКАМ



Профили для стекла и натурального камня




   Стандартный камень Стандартное стекло



Концентрация

30=Kr 1,32 per/for cm3
50=Kr 2,2 per/for cm3
75=Kr 3,3 per/for cm3
100=Kr 4,4 per/for cm3
125=Kr 5,5 per/for cm3
150=Kr 6,6 per/for cm3



Таблица сравнения

FEPA STANDART
U.S. MESH ASTM-E-11-70

ISO R 565 1972

D 1181
16/18
1181/1000
D 1001
18/20
1000/850
D 851
20/25
850/710
D 711
25/30
710/600
D 601
30/35
600/500
D 501
35/40
500/425
D 426
40/45
425/355
D 356
45/50
355/300
D 301
50/60
300/250
D 251
60/70
250/212
D 213
70/80
212/180
D 181
80/100
180/150
D 151
100/120
150/125
D 126
120/140
125/106
D 107
140/170
106/90
D 91
170/200
90/75
D 76
200/230
75/63
D 64
230/270
63/53
D 54
270/325
53/45
D 46
325/400
45/38
D 39
400/500
38/25





Терминология для описания шлифовального круга


100
зерно
P
глубина горловины
B
связующая основа
R
радиус
CC
сплошной контур
SS
сегментный контур
D
диаметр
T
высота круга/сверла
E
толщина крепежа
U
ширина рабочей поверхности алмаза
FA
тип профиля
V

угол фаски

G
пайка
W
кромка
H
диаметр отверстия
X
толщина секции алмаза
J
посадочный диаметр
T1
толщина алмазной секции сверла
M
сплав металла
Y

диаметр втулки



Пример описания круга

Описание: Diamond wheel; Форма: V; Тип: SS; Размеры: D120xT57xH22 (U51 R20,5x5); Спецификация: 40/M1147



Терминология для описания шлифовального круга

100
зерно
P
глубина горловины
B
связующая основа
R
радиус
CC
сплошной контур
SS
сегментный контур
D
диаметр
T
высота круга/сверла
E
толщина крепежа
U
ширина рабочей поверхности алмаза
FA
тип профиля
V

угол фаски

G
пайка
W
кромка
H
диаметр отверстия
X
толщина секции алмаза
J
посадочный диаметр
T1
толщина алмазной секции сверла
M
сплав металла
Y

диаметр втулки



Пример описания круга

Описание: Diamond wheel; Форма: cup wheel; Тип: SS; Размеры: D150xT40xH22 (E10 J40 W10 X10); Спецификация: 270/B5294
